TCSPC成像，Multiscaler成像和FCS模塊
- 時間通道寬度低至813 fs
- 電子時間分辨率2.5 ps RMS（6.6 ps FWHM）
- 12.5 MHz飽和計數率
- 快速并行計數器通道可實現FLIM強度
- 采用高速接口，適用于快速激光掃描共聚焦顯微鏡
- 適用于Windows Vista / 7/8/10的免費儀器操作軟件（FCS曲線的實時計算和擬合）
- 并行操作多達4個模塊
- 可作為多模塊提供，例如SPC-162，SPC-163和SPC-164
- 可提供PCI Express版本（SPC-160PCIe）

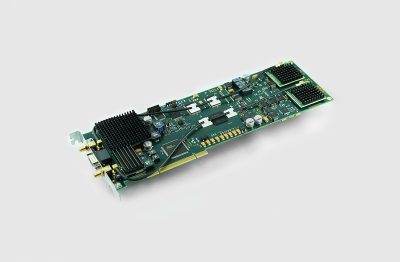

SPC-160是具有高時間分辨率的高端性能時間相關單光子計數（TCSPC）成像和Multiscaler成像的單光子計數器。該計數器可用于傳統的熒光壽命測量，單分子光譜，FCS和FCCS記錄，FLIM，Mosaic FLIM，FLITS以及FLIM / PLIM組合應用。它們也是各種掃描顯微鏡的FLIM升級的基礎。該計數器提供PCI接口，可以輕松安裝在PC中，也可提供PCI Express版本（SPC-160PCIe）。
一般信息
SPC-160 / SPC-160PCIe計數器具有大的內部存儲器和快速的總線接口，并結合了所有BH TCSPC模塊中最大的功能和操作模式集。它們具有SPC-150N的快速鑒別器。此外，它們在FIFO成像（FLIM）模式下具有一個附加的并行光子計數通道。因此，SPC-160模塊能夠記錄高達約100 MHz的檢測器峰值計數率的強度圖像。合并來自并行計數器通道的強度信息和來自TCSPC成像通道的壽命信息，以獲得具有線性強度圖像直至極高計數率的FLIM圖像。SPC-150N，SPC-160 / SPC-160PCIe模塊可用于傳統的熒光壽命實驗，擴散光學層析成像（DOT），停流實驗（Stopped Flow），單分子光譜，FCS和FCCS記錄，FLIM，多光譜FLIM，馬賽克FLIM和同時FLIM / PLIM。
隨附測量軟件
該SPCM操作和測量軟件，包含在所有的SPC系列模塊。SPCM提供在線計算和顯示（2D，3D）多種操作模式下采集的數據（衰減曲線，FLIM，FCCS）。SPCM軟件正在進行積極的持續開發。SPCM經常收到有關新功能和錯誤修復的更新。閱讀更多…
FLIM和FCS數據分析
對于高級熒光壽命成像（FLIM）和單曲線數據分析，請使用SPCImage。
對于高級熒光相關光譜（FCS）和互相關（FCCS）數據分析，請使用Burst Analyzer。
自定義編程庫（DLL，LabVIEW）
|
光子通道
|
|||||||||
|
原理
|
恒比鑒別器（CFD）
|
||||||||
|
鑒別器輸入帶寬
|
4 GHz的
|
||||||||
|
時間分辨率（FWHM / RMS，電子）
|
6.6 ps / 2.5 ps
|
||||||||
|
IRF最大時間差異
|
50秒內<1 ps
|
||||||||
|
理想輸入電壓范圍
|
-30 mV至-500 mV
|
||||||||
|
最小 輸入脈沖寬度
|
200 ps
|
||||||||
|
閾值
|
0至-250 mV
|
||||||||
|
過零信號調整范圍
|
-100 mV至100 mV
|
||||||||
|
同步通道
|
|||||||||
|
原理
|
恒比鑒別器（CFD）
|
||||||||
|
鑒別器輸入帶寬
|
4 GHz的
|
||||||||
|
理想輸入電壓范圍
|
-30 mV至-500 mV
|
||||||||
|
最小 輸入脈沖寬度
|
200 ps
|
||||||||
|
閾值
|
0至-250 mV
|
||||||||
|
頻率范圍
|
0至150 MHz
|
||||||||
|
分頻器
|
1 2 4
|
||||||||
|
過零信號調整范圍
|
-100 mV至100 mV
|
||||||||
|
時間幅度轉換器/ ADC
|
|||||||||
|
原理
|
斜坡發生器/偏置放大器
|
||||||||
|
TAC范圍
|
50 ns至5 μs
|
||||||||
|
偏置放大器增益
|
1至15
|
||||||||
|
偏置放大器失調
|
TAC范圍的0％至50％
|
||||||||
|
時間范圍（含）偏置放大器
|
3.3 ns至5 μs
|
||||||||
|
最小 時間通道寬度
|
813 fs
|
||||||||
|
ADC原理
|
具有誤差校正功能的50 ns閃存ADC
|
||||||||
|
非線性度
|
<0.5％RMS，典型值 <1％峰峰值
|
||||||||
|
數據采集
|
直方圖模式
|
||||||||
|
方法
|
板載多維直方圖處理
|
||||||||
|
死時間
|
80 ns，與計算機速度無關
|
||||||||
|
飽和計數率
|
12.5MHz
|
||||||||
|
有效計數率
|
6.25MHz
|
||||||||
|
理想 計數/時間通道
|
16位
|
||||||||
|
溢流控制
|
無，停止，重復和糾正
|
||||||||
|
采集時間
|
0.1 μs至100,000 s
|
||||||||
|
顯示間隔時間
|
0.1 μs至100,000 s
|
||||||||
|
重復時間
|
0.1 μs至100,000 s
|
||||||||
|
排序記錄
|
可編程硬件定序器，在曲線模式和掃描模式下通過內存交換無限記錄
|
||||||||
|
與掃描同步
|
掃描設備的像素，線和幀掃描時鐘信號
|
||||||||
|
輸入計數啟用控制
|
1bit，TTL
|
||||||||
|
輸入實驗觸發
|
TTL
|
||||||||
|
數據采集
|
FIFO /參數標簽模式
|
||||||||
|
方法
|
單個光子的時間和波長標記以及連續寫入磁盤
|
||||||||
|
在線展示
|
衰減功能，FCS，FCCS，PCH MCS跟蹤
|
||||||||
|
FCS計算
|
Multi-tau算法，在線計算和在線擬合
|
||||||||
|
衰減曲線計數/波形記錄數
|
無限
|
||||||||
|
死時間
|
80ns
|
||||||||
|
飽和計數率，峰值
|
12.5MHz
|
||||||||
|
持續計數率（總線傳輸限制）
|
典型值 4MHz
|
||||||||
|
輸出數據格式（ADC /宏時間/路由）
|
12/12/4
|
||||||||
|
FIFO緩沖區容量（光子）
|
2 * 10^6
|
||||||||
|
宏定時器分辨率，內部時鐘
|
50 ns，12bit，由數據流中的MOTF條目標記的溢出
|
||||||||
|
輸入宏定時器分辨率，同步時鐘
|
10 ns至100 ns，12bit，溢出，由數據流中的MOTF條目標記
|
||||||||
|
輸入曲線控制（外部路由）
|
4bit TTL
|
||||||||
|
外部事件標記
|
4bit TTL
|
||||||||
|
輸入計數啟用控制
|
1bit，TTL
|
||||||||
|
輸入實驗觸發
|
TTL
|
||||||||
|
數據采集
|
FIFO /參數標簽成像模式
|
||||||||
|
方法
|
根據時間和波長標記的數據建立圖像
|
||||||||
|
在線展示
|
在不同的時間和波長窗口中最多可顯示8張圖像
|
||||||||
|
與共聚焦掃描頭同步
|
通過幀時鐘，行時鐘和像素時鐘脈沖
|
||||||||
|
探測器/波長通道
|
1至16
|
||||||||
|
圖像分辨率（64位SPCM軟件）
|
|||||||||
|
時間通道數
|
64
|
256
|
1024
|
4096
|
|||||
|
像素數，1個探測器通道
|
4096 x 4096
|
2048 x 2048
|
1024 x 1024
|
512 x 512
|
|||||
|
像素數，16個探測器通道
|
1024 x 1024
|
512 x 512
|
256 x 256
|
128 x 128
|
|||||
|
運行環境
|
|||||||||
|
PC系統
|
Windows 7至10，> 8 GB RAM，建議使用64位操作系統
|
||||||||
|
PC接口
|
PCI接口
|
||||||||
|
能耗
|
大約 +5 V從12 W，+ 12 V從0.7 W
|
||||||||
|
尺寸
|
240毫米x 130毫米x 15毫米
|
||||||||
|
