ID101 OEM可見光單光子探測器模塊
面向OEM應用的小型單光子探測器
- OEM模塊，自由運行
- 35％量子效率
- 緊湊可靠
- 具有成本效益
ID101專為大批量OEM應用而設計，是市場上小巧可靠且高量子效率的單光子探測器。它由CMOS硅芯片組成，該硅芯片封裝在帶有透明窗蓋的標準TO5-8pin中。
該芯片結合了直徑為20μm（ID101-20）或直徑為50μm（ID101-50）的單光子雪崩二極管和快速有源淬滅電路，可確保空載時間小于50 ns。該芯片安裝在單級熱電制冷器（TEC）的頂部。還提供三種光纖耦合版本，即ID101-SMF20，ID101-MMF50和ID101-MMF100。
測量最大光子探測效率在藍色光譜范圍內（500 nm處為35％）。低于60 ps的出色時序分辨率可實現高精度測量。ID101檢測器的性能可與ID100-20和ID100-50模塊相媲美。
ID101可以安裝在印刷電路板上，并可以集成在光譜儀或顯微鏡等設備中。該模塊用于生物/化學儀器，量子光學，航空航天和國防應用。
與使用非標準定制工藝制造的傳統光電倍增管（PMT）和其他基于硅的計數器相反，ID101檢測器采用合格的商用CMOS工藝制造，從而確保了高可靠性。
特點：
- 優異的時間分辨率（40 ps）
- 低空載時間（45 ns）
- 高計數率的小IRF偏移
- λ= 500 nm處的量子效率峰值
- 有效區域直徑為20μm或50μm
- 自由空間，單模或多模光纖耦合
- 強光照射不損壞
- 集成熱電冷卻器和熱敏電阻
- 市場上小巧可靠的SPD
- 易于集成
|
參數Parameter
|
Min
|
Typical
|
Max
|
單位/Units
|
 |
|
波長范圍
|
350
|
900
|
nm
|
||
|
有效感光區域直徑
|
|||||
|
ID101-20/ID101-SMF20
|
20
|
um
|
|||
|
ID101-50/ID101-MMF50或MMF100
|
50
|
um
|
|||
|

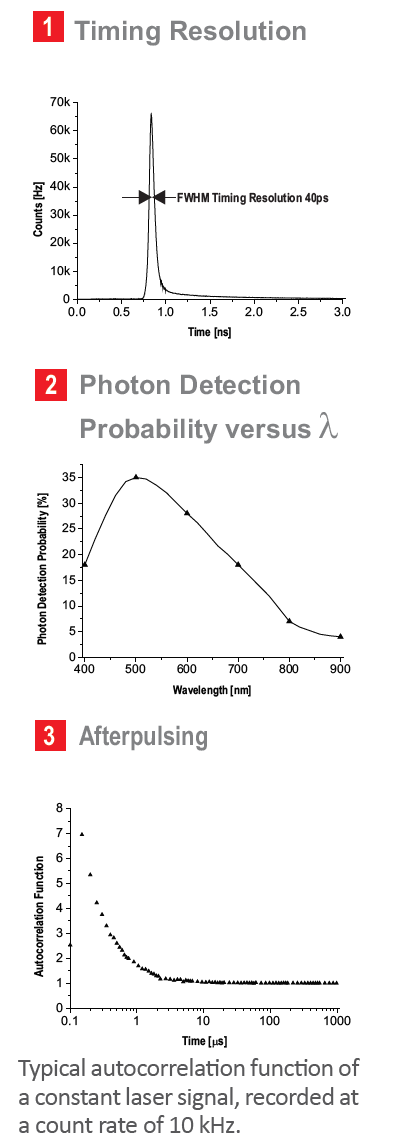

時間分辨率[FWHM]
 |
40
|
60
|
ps
|
||
|
單光子探測效率（SPDE）
|
  |
||||
|
at 400nm
|
15
|
18
|
%
|
||
|
at 500nm
|
30
|
35
|
%
|
||
|
at 600nm
|
20
|
25
|
%
|
||
|
at 700nm
|
15
|
18
|
%
|
||
|
at 800nm
|
5
|
7
|
%
|
||
|
at 900nm
|
3
|
4
|
%
|
||
|
暗計數率（DCR）
|
|||||
|
ID101-20
|
30
|
250
|
Hz
|
||
|
ID101-50
|
100
|
300
|
Hz
|
||
|
脈沖后效應概率
 |
0.5
|
%
|
|||
|
輸出信號脈寬
|
|||||
|
ID101-20/ID101-SMF20
|
30
|
35
|
40
|
ns
|
|
|
ID101-50/ID101-MMF50或MMF100
|
40
|
45
|
50
|
ns
|
|
|
輸出信號幅值（高阻抗）
|
VDD
|
V
|
|||
|
輸出驅動功能
|
4
|
mA
|
|||
|
死區時間
|
|||||
|
ID101-20/ID101-SMF20
|
30
|
35
|
40
|
ns
|
|
|
ID101-50/ID101-MMF50或MMF100
|
40
|
45
|
50
|
ns
|
|
|
最大計數率（脈沖光）
|
|||||
|
ID101-20/ID101-SMF20
|
28
|
MHz
|
|||
|
ID101-50/ID101-MMF50或MMF100
|
22
|
MHz
|
|||
|
VDD輸入電壓
|
4.8
|
5.0
|
5.2
|
V
|
|
|
VDD電流
|
0.25
|
2.2
|
mA
|
||
|
VOP電源電壓
|
-24
|
-26
|
V
|
||
|
VOP電流
|
100
|
uA
|
|||
|
儲存溫度
|
-40
|
70
|
攝氏度℃
|
||
The ID101-SMF20 comes with a singlemode fibre optimized to your operating wavelength. The overall coupling efficiency exceeds 90%.The ID101-MMF50 comes with a 50/125 μm multimode fibre pigtail. The overall coupling efficiency exceeds 80%.
The ID101-MMF100 comes with a 100/125 μm multimode fibre pigtail. The overall coupling efficiency exceeds 50%.
典型應用領域：
?時間相關單光子計數TCSPC
?時間分辨共聚焦顯微鏡
?熒光和發光檢測
?單分子光譜，DNA測序
?熒光相關光譜
?熒光壽命測量，激光測試
?分光光度法、流式細胞儀
?激光雷達，光學測距
?量子光學，量子密碼學，OTDR
?粒子物理學
?動態光散射（DLS）
